接地引下線導通測試儀工作原理
[  修改時間：2016-9-26 17:43:29  作者：管理員  瀏覽次數：53]




接地引下線導通測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。

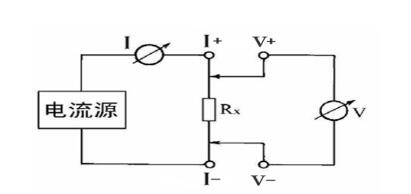

圖二 測試原理圖
由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。
由上圖可看出，儀器采用的是四端子法測量，因此可消除導線電阻和接觸電阻帶來的誤差。
